在LED显示屏的封装技术中，COB封装是当下比较热门的一种，不过从技术上来分的话，COB封装又分为正装和倒装两种，有些用户不知道它们的区别是什么，导致在实际的选择中不知道用哪种。特别是在一些P1.25以下的微小间距LED领域，正装与倒装的技术区别还是非常明显的。

先说结论：正装COB和倒装COB在结构、散热、可靠性与显示密度上区别比较明显，二者都有一定的市场空间。

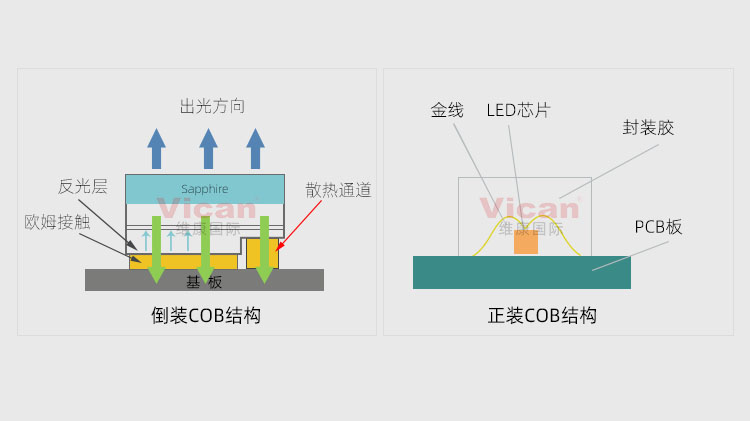

一、 核心结构区别

COB封装正装与倒装的最根本区别，在于芯片与PCB的连接方式不同。

正装COB：这是较为传统的结构。芯片的发光层朝上，通过微细的金属导线与下方的PCB板进行电气连接。

倒装COB：这是结构更先进的设计。芯片的发光层朝下，通过芯片表面的凸点直接与PCB板焊接。

二、 散热与可靠性的区别

结构的不同直接导致了性能的差异，其中最关键的便是散热。

散热性能：倒装COB结构具有天然优势。由于芯片通过大面积凸点直接与基板连接，热量传导路径更短、更高效。在相同条件下，倒装COB的散热效果优于正装COB。更好的散热意味着芯片可以在更低温度、更高电流下稳定工作，从而提升亮度、延长寿命。

可靠性与密度：正装COB的金属导线是一个潜在的物理弱点，可能受振动或热胀冷缩影响。倒装COB取消了这些导线，结构更坚固，可靠性更高。同时，无需为焊线预留空间，使得芯片可以排布得更紧密，从而能实现更小的像素间距。目前，高端倒装COB技术已能突破P0.6的微间距极限，而正装COB则多用于P0.9及以上间距的产品。

三、 工艺与成本区别

性能的提升往往伴随着工艺的复杂化和成本的增加。

工艺复杂度：正装COB采用的导线键合工艺非常成熟，产业链完善。倒装COB则需要精密的凸点制造、高精度贴装等更复杂的工艺流程，技术门槛更高。

综合成本：通常，倒装芯片本身的成本高于正装芯片，且初始产线投资更大。因此，在成品层面，倒装COB的成本通常更高。这也解释了为何正装COB凭借其出色的性价比，在诸多中高端应用领域仍被广泛采用。所以同样点间距的COB封装显示屏，倒装的价格更高。

正装COB凭借成熟、稳定的工艺和可控的成本，在对像素密度要求不是极端、且需要平衡预算的大众高端市场、专业显示领域表现出色。如果应用于常规的商用展示、会议室，成熟可靠的正装COB是更具性价比的理性选择。

倒装COB其特性完美契合了超高清、微小间距显示的发展趋势。如果你追求顶尖的画质、极致的细节，且预算充足，应优先选择采用倒装COB封装的产品。
