近日，维康国际西安办事处的工程师在当地的中煤科工（西安）研究院集团有限公司展厅内完成了一组定制化的LED屏幕的安装，这组屏幕采用“伞形”的特殊造型，从地面直通天花板，下面就像一个圆柱，而上面就像一个撑开的伞，整个LED屏安装在展厅的中央，搭配定制的片源，形成一个个性化的展示效果。

维康国际的核心产品是LED，其中定制化是公司的一大优势，不管是常规的球形、弧形、圆柱形，还是各种异形，均可以单独开模具定制，今天我们就详细说一下这种异形显示屏项目的制作与过程。

一、项目需求

中煤科工（西安）研究院展厅承担企业形象展示、科研成果介绍、技术交流接待等功能。这个展厅是由一个圆形的造型组成，里面重点展示的是企业文化、职工风采、社会责任和党建引领，这四个方面的展示主要通过的是高清写真画面和亚克力发光字组成，再加了两个触摸一体机，但是整个展厅没有一个主屏叙事，所以为了搭建展厅的造型，用户就想打造一个既承担高清内容播放，又成为空间视觉的一部分，因此采用“伞形”定制LED屏。

二、方案设计

维康国际西安办事处的工程师根据用户的需求到现场勘察后，根据展厅层高、观看距离、内容类型和安装结构，确定采用P2的LED屏来做，原因是P2的价格实惠，同时有软膜组结构，可以更好的实现弧形部分的拼接，不管是显示文字、图表、视频细节都会更清晰。对展厅而言，P2这款规格也是常用的一种，属于高性价比的代表。

三、参数拆解

P2 LED屏的像素密度约为250000点/平方米。按21平方米计算，总像素约525万点，接近主流2K内容显示需求，并可适配4K片源下变换播放。这款P2的模组尺寸为320mm×160mm，单块模组像素为160×80=12800点，整个LED屏部分的尺寸为21平方米，约410块模组组成，下面是具体参数。

产品规格：室内P2 LED屏

显示面积：21平方米

像素间距：2mm

像素密度：约250000点/㎡

总像素：约525万点

刷新率：≥3840Hz

灰度：16bit

亮度：800/㎡可调

平整度：≤0.1mm

维护方式：前维护

色温：6500K可调

另外，在功耗方面，由于这款P2的产品采用的是常规SMD封装的LED屏，所以它的平均功耗约300—450W/㎡，21平方米平均功耗约6.3—9.45kW每小时，当然展厅这种场合不可能是连续开机，一般只有客户参观的时候才开，所以功耗完全可以接受。

四、定制难点

“伞形”LED屏也不是维康国际第一次做了，之前做过多次，只是尺寸不一样，这种异形屏的制作的难点主要在结构、像素映射和散热。第一，伞形意味着非标准拼接，模组、箱体和安装龙骨需要定制，需要通过CAD精确测算出详细的尺寸，特别是弧面与斜面过渡要控制拼缝，除了设计精准以外，对于安装工程师的技术也有高标准要求。

第二，播放内容要做异形像素映射，这个需要单独定制，毕竟要匹配相应的像素才能展示出更好的效果。避免文字和图表在边缘变形。

五、安装过程与效果

维康国际工程师给出的的定制思路是“先内容、后造型”：先确认展厅常播内容比例、观看主视角和最近观看距离，再反推伞形骨架、模组排布和分辨率，这样做的好处是充分考虑后期播放的内容，避免播放时图像不匹配的问题出现。P2像素间距保证近距离细节，高刷新和灰度配置减少拍摄扫描线，适合接待拍摄和长时间展示。结构上强调平整度、强度和前维护，减少展厅闭馆维护成本。

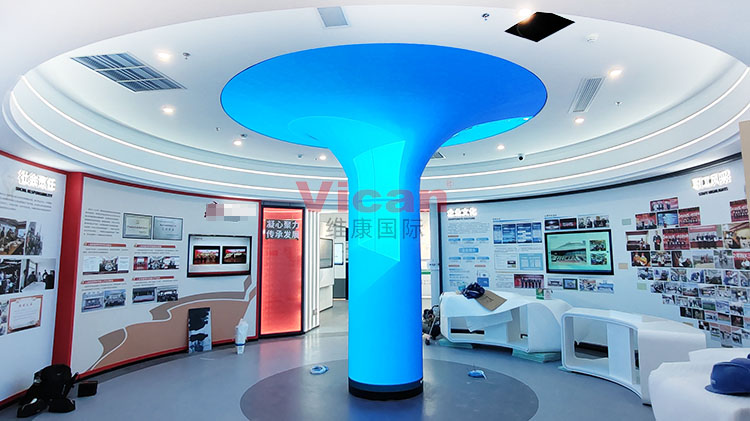

上图就是中煤科工（西安）研究院集团有限公司展厅的综合效果，我们可以看到整个LED屏已经点亮了，可以直接投放电脑的信号展示，虽然这个展厅的面积只有100平方米左右，但是展示空间得到了充分的利用，纸媒与LED屏幕融合为一体，展示出高清的画面效果。

六、展厅定制异形屏常见问题

Q1：维康国际定制LED屏主要用于哪里？

答：维康国际的定制LED屏技术与产品多用在展厅、商业广告显示等场合。

Q2：维康国际定制过哪些造型的异形屏？

答：维康国际每年做过的定制异形LED屏差不多有100组以上，比较多的异形造型有球形、弧形、圆柱形等，还有像伞形、树形、酒瓶造型，均有定制案例。

Q3：为什么展厅选P2而不是更小间距？

答：展厅观看距离较近，P2在文字、图表和视频细节上比较清晰，现在价格也不贵，性价比非常高。

Q4：伞形LED屏如何保证显示效果？

答：通过定制箱体、异形像素映射、高刷新高灰度和平整度控制，配合展厅主视角调试。

结语： 维康国际定制“伞形”LED屏在中煤科工（西安）研究院展厅的应用，核心是P2高清显示、21平方米显示面积与异形空间造型的结合，重点了解了用户的展示需求与安装环境，做到了一对一的定制与安装，充分考虑了展厅的实际情况，并且有相应的片源定制与软件，从而实现了一站式服务，除了在显示屏幕的定制以外，维康国际现在更是提供像展厅设计、施工等全套服务，全面进军展厅领域。
