近日，维康国际技术人员来到山东能源集团下属的兖州矿业鲍店煤矿调度指挥中心，对2021年安装的80块液晶拼接屏项目进行常规维保，经检测一切正常，这组监控指挥显示系统也已经稳定运行了五年的时间，几乎无故障，这也再次证明了在需要24小时连续开机的监控室、调度指挥中心，液晶拼接屏依然是更加稳定可靠的一种显示屏幕，虽然现在LED显示屏技术发展火热，分辨率也有了大幅度的提升，但是仅从长时间持续开机、稳定性、显示监控视频这几点来对比的话，液晶拼接屏还是有天然的优势。

一、客户需求

鲍店煤矿日常生产体量庞大，核定年产600万吨原煤，井下分布多处综采工作面，配套有人员定位、瓦斯监测、视频监控等数十套独立系统。所以有着几百路监控摄像机图像需要实时展示，指挥中心的工作人员需要实时与井下的工作人员保持联动，掌握全矿实时动态，遇到设备异常、安全问题，需要立即作出部署，所以用户对整个大屏幕系统的主要要求就是要24小时开机，并且要稳定，其次就是监控画面要清晰，并且能保证所有的监控画面可以同时上屏显示。

二、项目清单

结合矿区现场使用环境与调度业务需求、用户的预算等客观条件，我们最终敲定采用55寸1.8mmLG工业面板液晶拼接屏方案，80块单元分区域组合，搭建完整巨型显示墙。

1. 主力产品：液晶拼接屏

2. 拼缝规格：1.8mm

3. 面板类型：LG原装

4. 亮度：520cd/m²

5. 对比度：5000：1

6. 数量：80块（4*20）

7. 其它配套产品：P4单色LED条屏、安装机柜、操作台、图像处理器、解码器等

选用LG原厂工业级液晶面板是项目落地的关键考量，对于液晶拼接屏来说，LG品牌的面板最大的优势就是稳定性，后期几乎无售后问题，可以连续使用10年以上，同时这款1.8mm拼缝的产品屏幕之间的边框更窄，可以尽量减少对监控视频画面的遮挡，保证画面的完整性。另外，维康国际针对长时间连续工作的需求再次对屏幕做了专项优化，比如液晶拼接屏长期连续开机会有亮度的衰减，所以维康国对升级了背光模组，使得其亮度达到了520cd/m²（行业普遍在450cd/m²），高于行业15.5%，避免用了几年后亮度不足，看不清图像。

另外，维康国际还针对散热问题做了改动，采用了铝质外壳（行业一般都是铁外壳），整个更轻，散热性能提升45%以上，即使是7×24小时无间断开机，也不会出现屏幕发黄、温度过高导致的死机等问题。

三、实施方案

这套55寸液晶拼接屏系统完美契合了煤矿这种监控指挥显示领域的需求，同时根据用户的安装位置，液晶拼接屏的数量达到了80块，所以推荐使用的是机柜式安装方式，外接图像处理器与解码器，共同组成一个可视化的监控指挥系统。

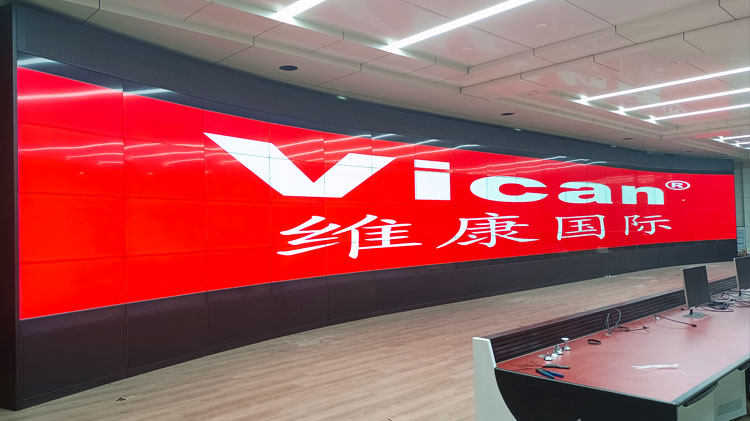

55寸液晶拼接屏采用4*20的布局，整体呈现一个内弧形，长度达到24.3米，显示高度2.74米，整体显示面积达到66.5平方米，整个屏幕可以分成5个显示区域，分别对应视频监控画面、数据等，前方操作台前的工作人员可以每人负责一个区域，保证区域内的安全管控。

另外，由于液晶拼接屏的数量较多，所以采用的是机柜式安装方式，相当于重新打造了一面墙，这样承重点就在地面，长时间使用时支架也不会变形，稳定性提升30%。

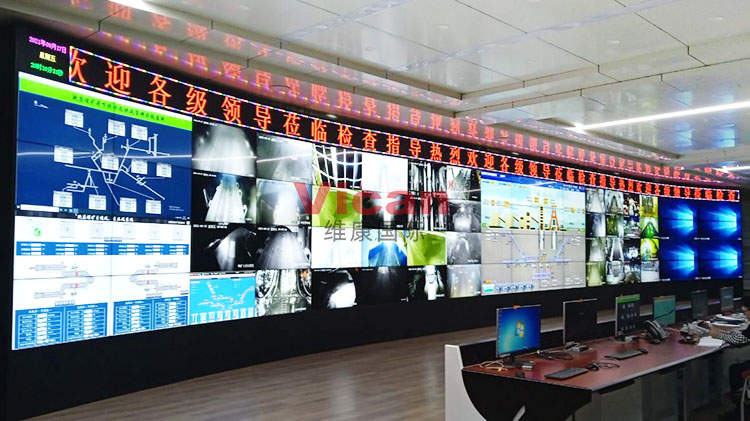

另外，在控制系统中，整套大屏配套专业图像处理设备PK3000，可以实现多路信号同步接入、分区独立显示、跨屏漫游、叠加等功能。它可以同时接入监控信号和多路电脑信号，可根据工作需求自由划分显示区域，一侧区块固定实时展示井下瓦斯浓度、水位等安全监测数据，中间主区域轮播各综采工作面高清监控画面，侧边区域同步呈现主副井提升、煤流运输等生产经营信息。遇到突发问题，系统可一键调取故障点位画面，自动放大弹窗，配合矿井应急广播、通讯系统联动调度，缩短应急响应处置时间。

另外，还搭配了一款维康国际的多功能能解码器，它可以同时解码多个品牌的监控摄像机，并且最多实现单屏64路分割显示，这样80块液晶拼接屏，就可以最多接入5120个监控画面，满足用户的显示需求。

在液晶拼接屏的上面，还搭配了一组调试为0.37米的LED单色条屏，主要用于显示文字，像欢迎语等，配合大屏显示。

项目交付至今已有5年时间，整套80块55寸LG面板拼接屏始终保持稳定运转，几乎是全天24小时，全年365天连续运行，几乎没有出现黑屏、死机等故障。矿方调度工作人员反馈，对比改造前的老旧显示设备，新大屏画面清晰连贯，信号切换流畅不延迟，长时间使用更加稳定，关键是处理多种信号的能力大大加强。

此次常规维保，也体现了维康国际的服务标准，多年稳定运行的实际使用效果，也成为我们服务能源矿山行业的真实案例。后续我们也将持续深耕指挥中心这一主要应用场景，智持续优化显示系统方案，根据用户的不同需求推荐液晶拼接屏、LED小间距等多套方案，以高稳定、高品质的显示产品，为用户提供可靠可视化解决方案。
